对macvlan 不熟悉的同学，可以先看下这篇macvlan virtual network简介

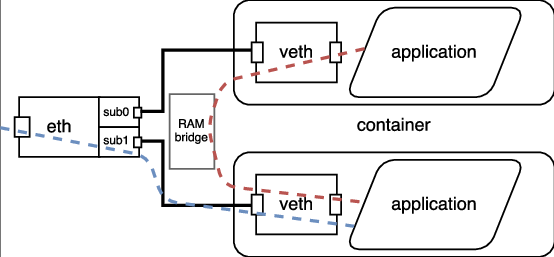

默认情况下Linux kernel会阻止(drop)宿主机（host eth0）虚拟出来的 macvlan network（bridge mode） 和宿主机host eth0）之间网络数据包。
调试了一段时间后，我们发现了可以通过路由表来绕过这个限制。
具体实施的方法如下：
在host network namesapces下新增 一个macvlan device，然后添加路由规则即可。
通信的两个方向简单解释如下：
eth0(host) -> pod(macvlan)#
宿主机host eth0 通过break0 设备 和route table的路由规则 可以访问到pod（在macvlan中）
shell调试脚本如下：
1
2
3
4
5
6
| ip link add break0 link eth0 type macvlan mode bridge
# NOTE: if use /24 CIDR will auto add a route rule
# (100.75.30.0/24 dev break0 proto kernel scope link src 100.75.30.1)
# which we don't need
ifconfig break0 100.75.30.7/32 up
ip r a 100.75.30.71 dev break0 # 100.75.30.71 is a pod ip for test
|
因为kuryr是用python配置网络的，所以也提供对应的python脚本如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| from pyroute2 import IPDB
def _create_break0(self):
with IPDB() as ipdb:
i = ipdb.interfaces.get(IF_NAME)
if i:
i.up().commit()
return i.index
try:
with ipdb.create(
ifname=IF_NAME,
kind=MACVLAN_KIND,
link=ipdb.interfaces[self.parent],
macvlan_mode=MACVLAN_MODE_BRIDGE,
) as i:
i.add_ip(self.addr + "/32")
i.up()
return i.index
except ipdb_exceptions.CreateException as e:
LOG.info("Exception when create break0 device %s", e)
return 0
def _route_spec(self, ip):
return {"dst": ip + "/32", "oif": self.idx}
def add_route(self, ip):
spec = self._route_spec(ip)
with IPDB() as ipdb:
try:
ipdb.routes.add(spec).commit()
except (ipdb_exceptions.CommitException, link_exceptions.NetlinkError) as e:
LOG.info("Exception %s when add route table " + ip, e)
|
pod -> eth0(host)#
因为是2层打通的，所以只要有mac_addr就可以访问，和pod以及宿主机eth0具体的IP 地址没关系。
在pod 里面使用 arp -n 可以看到，host IP（100.75.30.51） 和 break0 （100.75.30.7） 的IP
对应的是同一个mac addr， 都是 break0的mac addr。
在主机上添加 路由 ip r add 100.75.30.71 dev break0 （100.75.30.71 是pod 的IP地址），
然后在 pod 上ping 下 host IP， 宿主机eth0的hostIP 和 break0 的两个条目就会在pod的arp 表里显示出来。
如果只是从 host ping pod， 则 pod的arp 表只显示 break0 这个条目。
